1kHz 실시간 로봇 제어 시스템 모니터링 아키텍처

1kHz 실시간 제어 루프에서 성능 데이터를 수집하려면 딜레마에 직면합니다:

RT 루프 요구사항	모니터링 요구사항
결정론적 실행	데이터 저장 (메모리/디스크 I/O)
메모리 할당 금지	네트워크 전송 (ROS2 퍼블리싱)
블로킹 호출 금지	통계 계산
예외 처리 금지	시각화

이 글에서는 RT 결정성을 유지하면서 고해상도 성능 데이터를 수집하는 모니터링 아키텍처를 설계합니다.

아키텍처 개요

핵심 패턴: RT/Non-RT Producer-Consumer

Producer: RT 스레드가 Lock-free 큐에 데이터 푸시 (블로킹 없음)
Consumer: Non-RT 스레드가 큐에서 폴링하여 ROS2 토픽 퍼블리시

왜 스레드 분리인가? (프로세스 분리 대신)

측면	스레드 분리	프로세스 분리
메모리 공유	직접 힙 메모리 접근	IPC 필요
레이턴시	마이크로초 수준	IPC 오버헤드 추가
수명 관리	단일 프로세스	다중 프로세스

데이터 구조

RtSample (216 bytes)

매 1ms 주기의 완전한 RT 사이클 데이터:

카테고리	데이터	바이트	용도
타이밍	monotonic_ns, sequence	16	시퀀스 추적
루프 성능	loop_exec_us, loop_period_us, loop_jitter_us, deadline_miss	17	RT 성능 분석
관절 상태	6축 actual/cmd (position, velocity, torque)	144	제어 품질 평가
드라이브 상태	CiA 402 status_word, control_word, op_mode	30	서보 진단
필드버스	wkc, wkc_mismatch, link_error	4	통신 안정성

제약조건: Lock-free 큐 연산을 위해 trivially_copyable이어야 합니다.

Event (64 bytes, Cache-line 정렬)

이벤트 기반 알림용 구조체:

struct alignas(64) Event {
    // 분류 (4 bytes)
    EventType type;
    uint8_t source_id;
    EventSeverity severity;
    uint8_t joint_id;

    // 타이밍 (24 bytes)
    uint64_t monotonic_ns;
    uint64_t event_sequence;
    uint64_t ref_sample_seq;

    // 데이터 (24 bytes)
    int32_t error_code;
    uint8_t extra_len;
    uint8_t extra[21];

    // 수치 (4 bytes)
    float value;

    // 패딩 (8 bytes) - 64바이트 정렬
};

Lock-Free SPSC Queue

구현 선택: rigtorp::SPSCQueue

Wait-free: 64비트 Linux에서 Producer가 최대 2개 atomic load만 수행
False sharing 방지: 64바이트 캐시 라인 정렬

// 캐시 라인 정렬로 False Sharing 방지
static constexpr size_t kCacheLineSize = 64;

alignas(kCacheLineSize) std::atomic<size_t> writeIdx_ = {0};  // Producer만 쓰기
alignas(kCacheLineSize) size_t readIdxCache_ = 0;              // Producer 로컬 캐시
alignas(kCacheLineSize) std::atomic<size_t> readIdx_ = {0};    // Consumer만 쓰기
alignas(kCacheLineSize) size_t writeIdxCache_ = 0;             // Consumer 로컬 캐시

성능 벤치마크 (100,000 iterations, Release -O2)

연산	평균	P99	비고
RtSample 생성 + 큐 푸시	0.3 µs	0.7 µs	216B 구조체
Event 생성 + 큐 푸시	~0.1 µs	0.3 µs	64B 구조체
메모리 사용량 (큐)	1.8 MB	-	8192 samples + 512 events

총 모니터링 오버헤드: 1ms 주기의 < 0.05%

ROS2 토픽 설계 (3-Tier)

토픽	주파수	QoS	용도
`/rt_raw`	1kHz	best_effort, depth=200	전체 기록, 사후 분석
`/rt_events`	이벤트 발생 시	reliable + transient_local, depth=50	이벤트 알림
`/rt_monitor_stats`	10Hz	reliable, depth=20	실시간 헬스 대시보드

Decimation (1kHz → 10Hz)

// /rt_raw는 매 샘플 퍼블리시 (1kHz)
rt_raw_pub_->publish(to_rt_raw(sample, now));
sample_count_++;

// /rt_monitor_stats는 100:1 데시메이션 (10Hz)
if (sample_count_ % 100 == 0) {
    publish_stats();
}

Edge Detection (이벤트 중복 방지)

// Rising edge 검출: current=true && previous=false일 때만 이벤트 발생
const bool faulted = servo.faulted;
if (faulted && !prev_faulted_) {
    emit(EventType::SERVO_FAULT, ...);
}
prev_faulted_ = faulted;

Cooldown 메커니즘 (이벤트 폭주 방지)

데드라인 미스 같은 연속 발생 이벤트는 짧은 시간에 수천 개가 발생할 수 있습니다. 이를 방지하기 위해 100ms 쿨다운을 적용합니다:

// 같은 타입의 이벤트는 100ms 이내 재발생 시 무시
constexpr auto kEventCooldown = std::chrono::milliseconds(100);

if (now - last_event_time_[type] > kEventCooldown) {
    emit(type, ...);
    last_event_time_[type] = now;
}

저장 및 시각화

MCAP 포맷

PlotJuggler 네이티브 지원
효율적인 시간 기반 인덱싱
압축 옵션 (zstd, lz4)

rosbag2 QoS 호환성 주의

best_effort QoS로 퍼블리시되는 /rt_raw 토픽을 녹화할 때, rosbag2의 기본 QoS(reliable)와 충돌할 수 있습니다. QoS override 파일을 사용하세요:

# qos_override.yaml
/rt_raw:
  reliability: best_effort
  history: keep_last
  depth: 200

ros2 bag record /rt_raw /rt_events --qos-profile-overrides-path qos_override.yaml

저장 용량 계산

토픽	계산	시간당 저장량
`/rt_raw`	1kHz × ~250B × 3600s	~1.0 GB
`/rt_events`	이벤트 빈도에 따라 가변	10-50 MB
`/rt_monitor_stats`	10Hz × 80B × 3600s	~3 MB
총계		~1.0-1.1 GB

Rolling Retention (외부 스크립트)

무한 운영을 위한 2단계 정리 정책:

# 시간 기반: 60분 이상 된 파일 삭제
cleanup_old_files() {
    find "$BAG_DIR" -name "*.mcap" -mmin +"$RETENTION_MIN" -delete
}

# 용량 기반: 디스크 사용량 70% 초과 시 FIFO 삭제
cleanup_disk_space() {
    # 가장 오래된 파일부터 삭제
}

PlotJuggler 설정

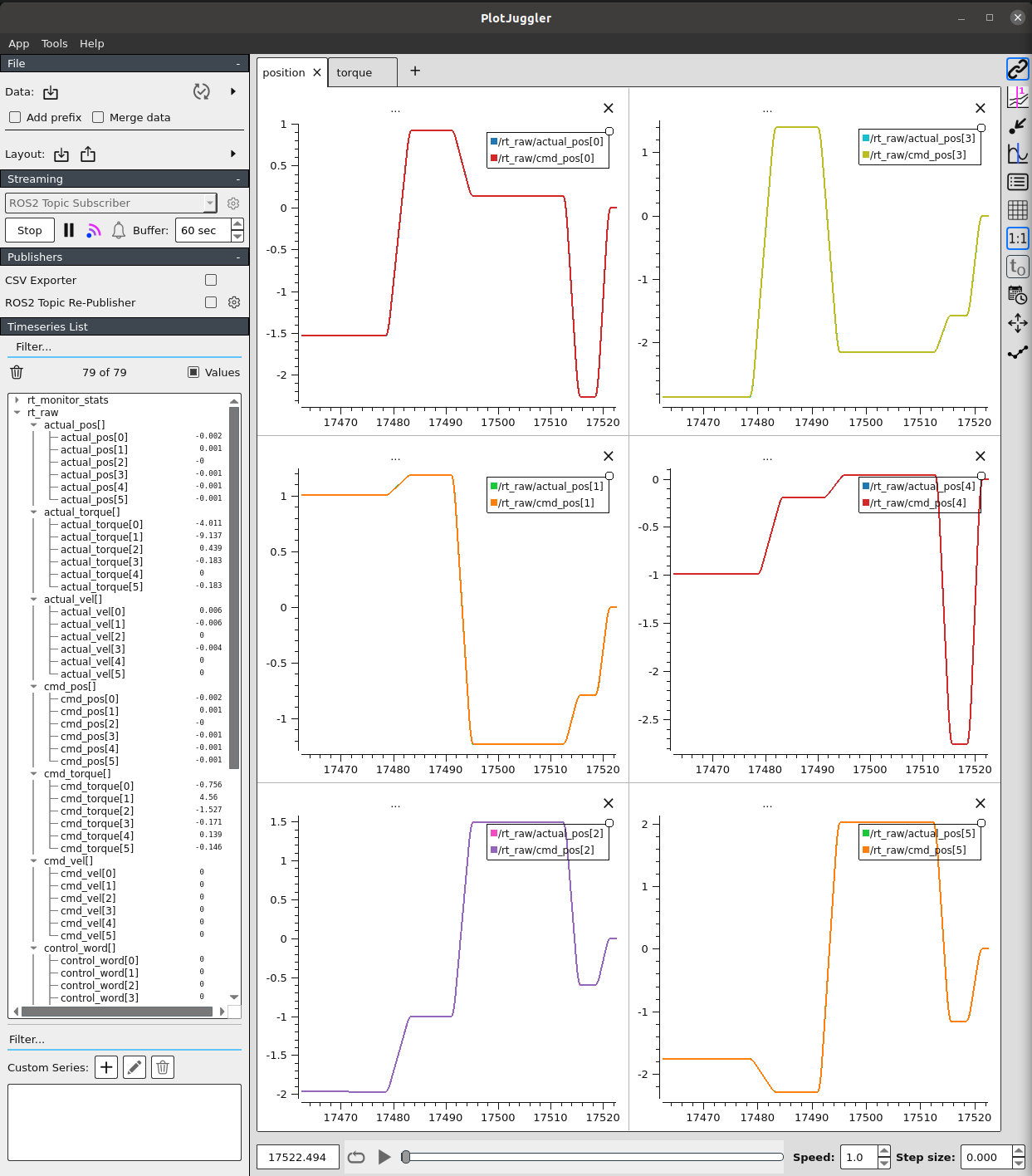

PlotJuggler 모니터링 화면

PlotJuggler로 6축 관절의 actual_pos vs cmd_pos를 실시간 시각화

스트리밍 모드 설정:

Mode: ROS2 Topic Subscriber
Time Window: 180초 (3분 롤링)
Max Points: 20,000

uint64 필드 제외

monotonic_ns, sequence 등 uint64 필드는 PlotJuggler에서 truncation 에러가 발생할 수 있습니다. 이 필드들은 시각화에서 제외하세요.

모니터링 헬스 메트릭

자기 모니터링

필드	의미	경고 임계값
`rt_queue_fill_pct`	SPSC 큐 사용률	> 70%
`rt_overflow_delta`	큐 오버플로우 횟수	> 0
`publisher_lag_ms`	RT → Non-RT 전파 지연	> 50ms
`seq_gap_count_delta`	손실된 샘플 수	> 0

운영 임계값

메트릭	정상	경고	위험
rt_queue_fill_pct	< 50%	> 70%	> 90%
publisher_lag_ms	< 10ms	> 50ms	> 100ms
loop_jitter_us (P99)	< 50µs	> 100µs	> 200µs
seq_gap_count	0	> 0	-

운영 권장사항

개발/디버깅 용도

이 모니터링 시스템은 개발 및 디버깅 목적으로 설계되었습니다.

상황	권장
개발 환경	PlotJuggler 실시간 시각화 활성화
프로덕션	1kHz 토픽 퍼블리싱 비활성화 또는 필요시만 활성화
문제 발생 시	모니터링 활성화하여 근본 원인 분석

주의: PlotJuggler 실시간 시각화는 CPU 자원을 상당히 소모합니다. 1kHz 토픽 퍼블리싱도 시스템 부하를 유발할 수 있습니다.

핵심 정리

RT/Non-RT 분리: Lock-free SPSC Queue로 RT 스레드의 결정성을 유지하면서 데이터를 Non-RT 스레드로 전달합니다.
3-Tier 토픽 설계: 목적별로 QoS를 최적화합니다.
- /rt_raw (1kHz): 전체 기록용
- /rt_events: 이벤트 알림용
- /rt_monitor_stats (10Hz): 대시보드용
Lock-free 큐 성능: RtSample 푸시에 0.3µs, 1ms 주기의 0.05% 미만 오버헤드.
MCAP Rolling Retention: 시간/용량 기반 외부 스크립트로 무한 운영 지원.
자기 모니터링: 큐 사용률, 지연, 손실 샘플을 추적하여 모니터링 시스템 자체의 건강 상태를 확인합니다.
개발용 도구: PlotJuggler와 1kHz 퍼블리싱은 개발 환경에서만 사용하고, 프로덕션에서는 필요시에만 활성화합니다.
